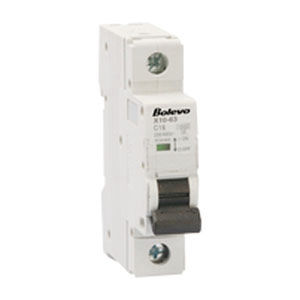

Disjuntor miniatura

termomagnéticocontra as sobrecorrentespara sobrecarga

Função Protecção de circuitos contra correntes de curto-circuito, Protecção de circuitos contra correntes de sobrecarga, Troca, Isolamento, Os disjuntores são utilizados em instalações domésticas, assim como em sistemas de distribuição elétrica comerciais e industriais. Seleção Dados técnicos da rede no ponto considerado os sistemas de ligação à terra (TNS, TNC), Corrente de curto-circuito no ponto de instalação do disjuntor, que deve ser sempre menor do que a capacidade de interrupção deste dispositivo, Tensão normal da rede Curvas de disparo: Proteção da curva B (3-5In) para pessoas e cabos de grande comprimento em sistemas TN e TI. Proteção da curva C (5-10In) para cargas resistivas e indutivas com baixa corrente de arranque. Proteção da curva D(10-14In) para circuitos que alimentam cargas com alto inrush (transformadores BT/BT, lâmpadas de ruptura).
