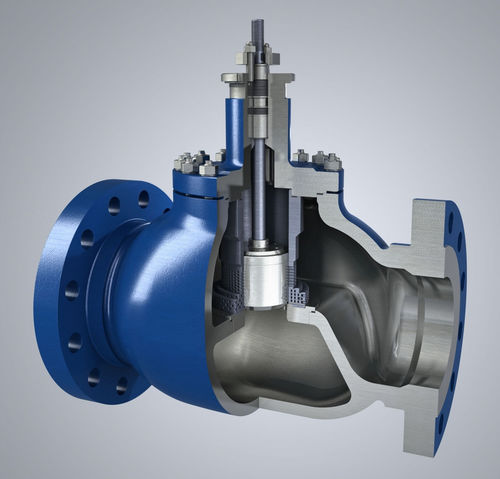

Válvula de gatilho Z1B-M

manualde controlepara gás

A adequação das válvulas para funcionamento em condições de elevada queda de pressão depende do projeto dos componentes internos da válvula. O parâmetro que determina as quedas de pressão críticas admissíveis em condições de caudal estrangulado ou de cavitação é o fator de recuperação de pressão FL. ∆p = K∙FL2(p1-pv) em que: K=0,85 - para caudal estrangulado K=0,67 - para cavitação O valor do fator de recuperação de pressão FL pode variar entre 0,5...1,0, dependendo do tipo de válvula. As válvulas de recuperação de pressão elevada (válvulas de borboleta, válvulas de esfera) têm um valor FL baixo e não são adequadas para funcionamento em condições de caudal estrangulado e cavitação. Para estas aplicações, o projeto da válvula deve assegurar que são atingidos os valores máximos de FL. Estes requisitos são cumpridos pelas válvulas Z1B-M com labirinto multipercurso na direção do fluxo nos elementos de estrangulamento da válvula (FL=fi0,975). No conjunto de gaiolas de estrangulamento existem canais que asseguram a separação e a refração do fluxo, mantendo um aumento gradual do campo de fluxo. O número de gaiolas de estrangulamento depende da queda de pressão. No início da abertura, são utilizadas quatro estruturas de estrangulamento na queda de pressão máxima, duas na queda ∆p e, no caudal máximo, o escoamento é efectuado com o estrangulamento mínimo. A válvula é utilizada para controlar a água de lavagem a alta pressão na instalação de suspensão na central eléctrica de Bełchatów e cumpre os requisitos do processo sem reservas. As válvulas Z1B-M são concebidas para meios líquidos e gasosos e uma série de aplicações na engenharia de energia e na indústria do gás confirmam a elevada avaliação da sua adequação às condições de trabalho mais difíceis.
