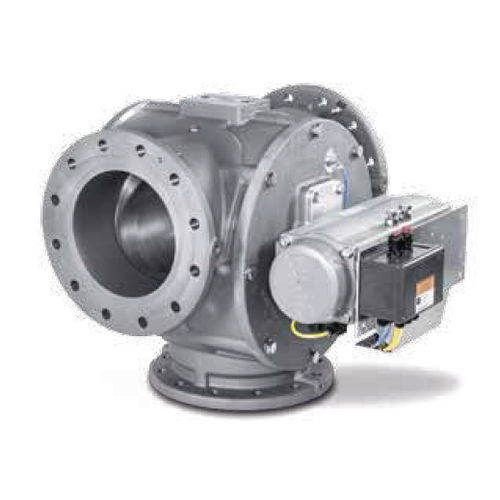

Válvula de esfera TST series

com acionamento pneumáticocom desviadorde enchimento

Aplicações A válvula de desvio TST é usada para encher vários silos e silos de uma linha de transporte pneumático comum. Ele é montado diretamente no bico de enchimento correspondente, sem qualquer curva intermediária. normalmente não é necessário reforçar o telhado do silo. Características de design Transição suave e sem folgas devido ao design patenteado da entrada, saída e do conduíte do obturador rotativo O projeto de seção transversal circular constante evita choques de pressão no transporte pneumático de fase densa Pressão estanque de -1,0 a +6,0 bar (g) para o exterior e para a perna activa Intervalo de temperaturas de -20 a +120°C, opção com sistema de aquecimento de -52 a +180°C Design de acordo com ATEX 2014/34/EU Montagem direta no bico de enchimento do silo sem estrutura de suporte Fácil troca subsequente da unidade de atuador completa do lado esquerdo para o lado direito da válvula de desvio Indicador de direção do obturador rotativo facilmente visível Controle direto da orientação do obturador rotativo através de sensores de proximidade Ângulo de desvio 90º Conexão elétrica padrão Classe de proteção IP 65 Opções: - Variações do conjunto de vedação disponíveis. Vedação estática ou insuflável. Posição de vedação na caixa ou no obturador rotativo - Versões especiais sob consulta
