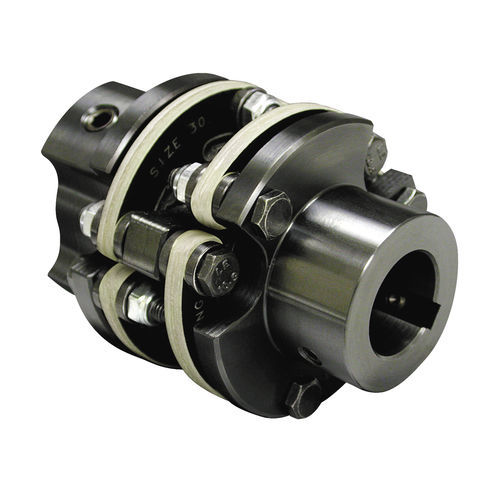

Acoplamento duplo Double Flex 6Pflexívelde folede disco
Guardar nos favoritos
Comparar
Características
- Tipo
- flexível, de disco, de fole
- Aplicações previstas
- para transmissão de potência mecânica, para transmissão, para eixo de transmissão, para máquina de limpeza, para garrafas, para máquina de impressão, industrial, para misturador, para mandril de fresagem, para cargas pesadas, para soprador, para compressor, para bomba, para turbina, para a indústria de embalagem, para a indústria aeroespacial, para a indústria têxtil, para laminador, para instalação de teste, para máquina-ferramenta, para torno, funcionamento horizontal, para fuso, para robótica, para compressor, de mesa giratória, para eixo, para motor, para britador, para servomotor, para máquinas, para transportador, para máquina de papel, para redutor, para gerador
- Estrutura
- compacto, cubo-árvore, duplo, de fole metálico, com espaçador, em 3 partes, com clamp, com furo
- Performance
- sem folga, de alto torque, sem manutenção, de alto desempenho, para altas velocidades, não lubrificado, para cargas pesadas
- Outras características
- com medição de torque, para correção de alinhamento, por medida, compensador, a seco, de velocidade variável, em alta posição
- Fixação
- com parafuso de fixação
- Torque
MÍN: 20 Nm
(14,7512 ft.lb)MÁX: 5.333 Nm
(3.933,4189 ft.lb)- Velocidade de rotação
MÍN: 2.100 rpm
(13.194,69 rad.min-1)MÁX: 14.000 rpm
(87.964,59 rad.min-1)
Descrição
A versão sem folgas Double Flex 6P do acoplamento de disco composto sem folgas em design duplo cardânico permite a compensação de desalinhamentos de eixo muito elevados no alinhamento axial e paralelo. Como padrão, o design clássico do parafuso de ajuste Double Flex 6P pode ser configurado até um diâmetro de furo de ø 152 mm e um torque nominal de 5.333 Nm. O design compacto permite a transmissão de binários elevados no espaço de instalação mais apertado.
Versão compacta de duplo cardan em aço
Compensação de grandes desalinhamentos do veio (especialmente desalinhamentos paralelos e axiais)
Forças de reação muito reduzidas
Elevada rigidez de torção
Gama de temperaturas de -57 °C - 121 °C
Gama de binários nominais de 20 a 5.333 Nm
---
