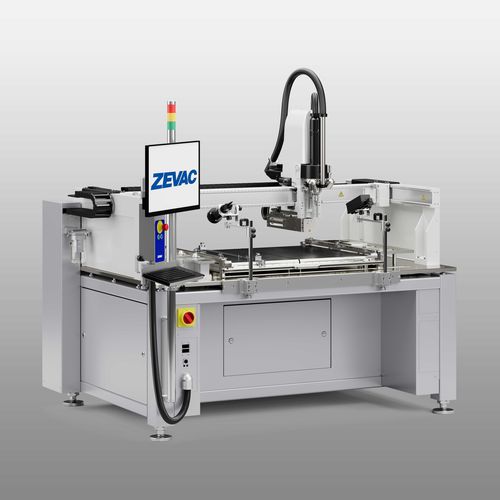

Estação de reparação para PCI ONYX 49

a ar quenteautomáticapara SMD

Com a ONXY 49, PCBs muito grandes e pesados podem ser processados com um elevado nível de facilidade de utilização. A construção robusta e os eixos motorizados totalmente automáticos garantem a mais alta precisão e repetibilidade. - Tamanho do PCB até 800 mm x 630 mm. - Espessura da placa de circuito impresso até 10 mm. - Processamento de componentes de 01005 até 110 mm x 110 mm. Características principais - Cabeça de aquecimento a gás quente multi-funções de 2000 W: - Soldadura de componentes. - Remoção de componentes. - Remoção automática e sem contacto da solda residual. - Todos os eixos são motorizados com controlo de movimento em circuito fechado. - Movimento manual através de volantes integrados para um posicionamento rápido e preciso da cabeça de gás quente. - Controlo automático e total do processo. - Oito portas de termopar para controlo da temperatura do processo. - Manuseamento de placas de grandes dimensões para placas até 800 mm x 630 mm. - Suporte de placa flexível para um manuseamento fácil de placas com formas irregulares sem acessórios adicionais. - Pré-aquecedores de fundo ajustáveis com um desempenho de até 12.000 W, incluindo arrefecimento integrado da placa. - 3 sistemas diferentes de arrefecimento controlado para observar o perfil de temperatura com a máxima precisão. - Controlo automático da força em circuito fechado do eixo Z para processos automatizados de recolha e colocação, fluxagem e remoção, a fim de proteger as peças sensíveis. - Controlo do fluxo de gás em circuito fechado de alta precisão de 8 a 80 l/min. - Sistema MFOV para inspeção de alta resolução de componentes até 70 mm x 70 mm (opcional 110 mm x 110 mm) com imagens de alta resolução. - Limpeza automática do local sem contacto para remover resíduos de solda com um sistema motorizado X / Y / Z.
