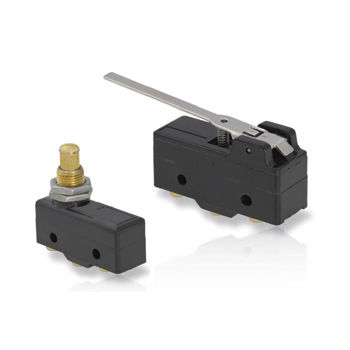

Interruptor de alavanca GP Series

SPDTCAde corte

GP de Fins Gerais -Mudança de propósito geral com diferencial de curso ultra-pequeno -Corrente de comutação até 20 A a 250 V AC -Variedade de actuadores auxiliares -Terminais de parafuso ou solda disponíveis -Operar vida útil até 20 milhões de actuações -Grau de protecção IP40 Especificações técnicas Série GP ❶ Temperatura ambiente 0°C a + 55°C no máximo. UL - 5°C a + 40°C VDE Rigidez dieléctrica 1.000 V AC 50/60 Hz durante 1 minuto Resistência de isolamento 100 MΩ min. a 500 V DC Resistência de contacto inicial 15 mΩ max. Montagem de Buracos Americanos: #6-32 Fixador com 6.0 Em Lb torque máximo Buracos Métricos: Fixador M4 com 6.0 Em Lb torque máximo UL fi le número E184788 Especificações do material Fenólico de caixa/capa Atuador Termoplástico nylon Contatos Liga de prata Terminais Terminais de parafuso: latão Terminais de solda: liga de cobre Atuador da alavanca Aço niquelado Atuador ❹ Tipos de actuadores Código, 1º dígito Botão N Alavanca recta L Roller R Código de implementação do actuador, 2º dígito Atuador de botão de pino A Atuador de botão C Acionador do botão de sobrevelocidade D Alavanca do rolo de impulsos G Acionador do botão de sobrecurso de montagem em painel H Alavanca com roldana curta M Nível do rolo de folhas R Alavanca longa reta S
