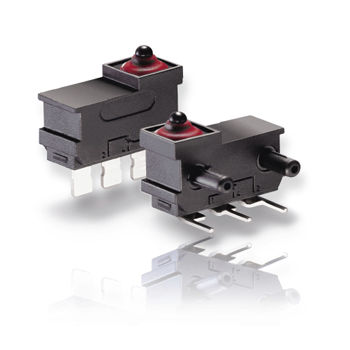

Interruptor subminiatura DX series

unipolarIP67selado

DJ sub-subminiatura IP6K7 interruptor selado de sub-subminiatura Corrente de comutação de 5 mA até 2 A a 12 VDC Adequado para actuação em ângulos até 40° Alta estabilidade de contato com contatos transversais da AuAg Fácil instalação devido aos pinos de conexão e porca de aperto Temperatura de funcionamento até 85 °C Vida mecânica min. 500.000 actuações Especificações técnicas Série DJ ❶ Contato confi guration S.P.D.T. Distância de contacto < 3 mm Tensão de comutação (máx.) 12 V DC até 60 V a pedido Corrente de comutação 0,005 para 2 A DC Tensão de funcionamento Máx. 120 cN Curso total Aprox. 2,0 mm Vida mecânica Min. 500.000 operações Vida elétrica (carga máxima) Min. 100.000 operações Temperatura ambiente - 40 a + 85°C Materiais Base PBT/PES Cobrir PBT + ASA Atuador POM Junta de vedação VMQ Terminais CuZn prateados Contatos AuAg (Crosspoint) Grau de proteção Interior de interruptor IP67 Circuito ❸ Código do modelo S.P.D.T. G Tipo de terminal ❹ Código do modelo Terminal de solda, reto, 2,5 x 0,5 mm, sem pinos de localização AN Terminal de solda, reto, 2,5 x 0,5 mm, pinos de localização lateral RH AR Terminal de solda, reto, 2,5 x 0,5 mm, LH pinos de localização lateral AL Terminal PCB, reto, 0,7 x 0,5 mm, sem pinos de localização BN Terminal para circuito impresso, reto, 0,7 x 0,5 mm, mit RH pinos laterais de bloqueio BR Terminal para circuito impresso, reto, 0,7 x 0,5 mm, com pinos de fixação lateral LH BL Sub-subminiatura DK Interruptor de sub-subminiatura selado IP6K5 selado (IP6K7 sob pedido) Corrente de comutação de 5 mA até 2 A a 12 VDC Acionamento possível na vertical ou com atuador auxiliar Alta estabilidade de contato graças aos contatos transversais da AuAg Temperatura de funcionamento até 105 °C Vida mecânica min. 500.000 actuações
