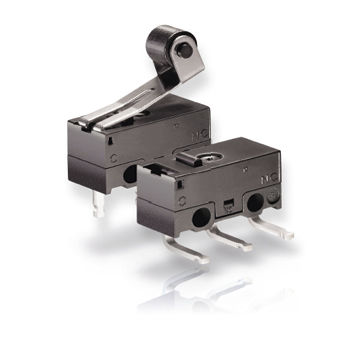

Interruptor de alavanca DG series

de molaSPDTIP40

DG Sub-subminiatura -Extremamente pequenas dimensões - apenas 12,8 x 5,8 x 6,5 mm -A capacidade de ruptura vai desde pequenas correntes e tensões de comutação até aplicações de baixa tensão de até 3 A 125 VAC -Disponível com ou sem atuador auxiliar -Temperatura de funcionamento -25 a +85 °C -Vida mecânica até 1 x 106 operações (dependente do modelo) -Grau de protecção IP40 Especificações técnicas Série DG ❶ Contato confi guration S.P.D.T. Lacuna de contato 1 x 106 operações Vida elétrica (carga máxima) ver quadro na página 35 Temperatura ambiente - 25°C a + 85°C Materiais Base PPS (UL 94V-0) Cobrir PBT (UL 94V-0) Atuador PBT (UL 94V-0) Atuador auxiliar Aço inoxidável Terminais CuZn prateados com listras Contactos DG 1 DG 2 AgNi AgNi, miúda. Au Aprovações Grau de proteção Interior de interruptor IP40 Circuito ❸ Código do modelo S.P.D.T. 3 Tipo de terminal ❺ Código do modelo Terminal de solda, reta B1 Terminal PCB, lado RH B2 Terminal PCB, lado LH B3
