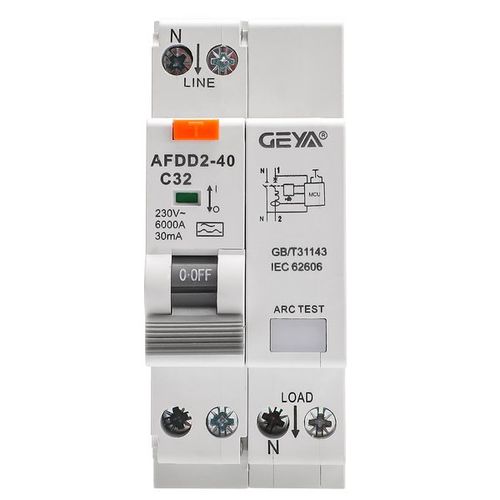

Relé de proteção de corrente AFDD2-40

de sobrecarga

O AFDD3-40 incorporando MCB, RCD e módulo de detecção de falha de arco, oferece proteção contra curto-circuito, sobrecarga, corrente de fuga, falha de arco. O transformador de sequência zero do RCD detecta corrente de fuga e o módulo de falha de arco detecta falha de arco, o que permite que o produto desconecte efetivamente o circuito protegido em caso de falha de corrente de fuga ou falha de arco. APLICAÇÃO: AFDD3-40, aplicável a circuitos AC com corrente nominal de até 40A, fornece proteção contra falha de arco, sobrecarga, curto-circuito e falha de corrente de fuga ocorrida em circuitos de derivação em distribuição de iluminação e sistema de distribuição de energia. O módulo de detecção de falha de arco do AFDD3-40 pode detectar e identificar efetivamente falhas de arco em seu circuito protegido com uma camada de isolamento desativada devido ao envelhecimento, danos ou alta umidade. O produto desarma e desconecta o circuito após a detecção de falhas de arco. Condições normais de operação: A temperatura ambiente é de 5℃ ou +40℃, a temperatura média diária mais alta é de +35℃. Humidade relativa: O valor máximo é 50% quando a temperatura é 40℃ e 90% quando a temperatura é 20℃. • Tensão nominal (Ue): AC230V • Frequência nominal: 50Hz±2% • Tensão nominal de isolamento (Ui): 400V • Tensão nominal de resistência ao impulso (Uimp): 4KV • Rated current(In);6A、10A、16A、20A、25A、32A、40A • Número de pólos: 1P+N(N pólo desconectável) • Tipo de disparo magnético: tipo B, tipo C • Capacidade nominal de curto-circuito de serviço (Ics); 6KA • Capacidade nominal de curto-circuito (Icn): 6KA • Classe de material de isolamento: III a • Distância da grade (mm): 40mm
