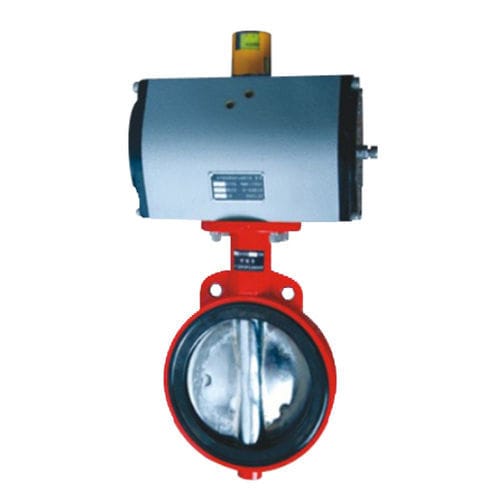

Válvula borboleta D671X

pneumáticade controlede pequenas dimensões

1. O par de vedação da válvula é feito de material de fórmula especial, que tem as propriedades de resistência à temperatura, resistência à corrosão e resistência ao desgaste. 2. Pequena e portátil, estrutura simples, fácil de desmontar e montar, adequada para uma variedade de meios, a temperatura não excede os 150 C. 3. Bom desempenho de vedação. 4. Binário de funcionamento reduzido e abertura rápida. 5. Indicação clara da posição do interrutor. 6. A posição e o ângulo de instalação não são limitados. Pontos-chave de utilização e instalação 2.as válvulas de borboleta de 3 "e 4" são operadas com 80x90, e a saída quadrada do eixo de saída é de 12x12mm. as válvulas de borboleta de 5" e 6" adoptam uma cabeça de 125x90 graus, e a saída quadrada do eixo de saída é de 16x16mm. a válvula de borboleta de 8 "e 10" adopta uma cabeça de 160x90 graus, e a saída quadrada do eixo de saída é de 22x22mm. 3. A cabeça pneumática está equipada com uma entrada A e uma entrada B. Quando a entrada A (G1/4") é a entrada, a válvula de borboleta abre-se; a entrada B (G1/4"); e a válvula de borboleta de entrada fecha-se. A mangueira de admissão é de 10x1mm. 4. A posição indicada no ecrã de posição da válvula de borboleta deve estar de acordo com a posição real (ligada ou desligada) da válvula de borboleta. 5. O espaço reservado para instalar as válvulas de borboleta é igual à espessura das válvulas de borboleta. Os dados de espessura das válvulas de borboleta são apresentados na figura em anexo. 6. Não devem ser adicionadas juntas macias adicionais entre a superfície da junta da válvula e a flange para remover impurezas no orifício do tubo, de modo a não obstruir o interrutor inter-válvulas
