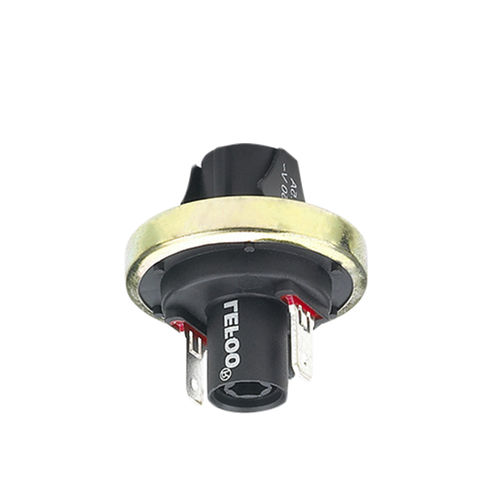

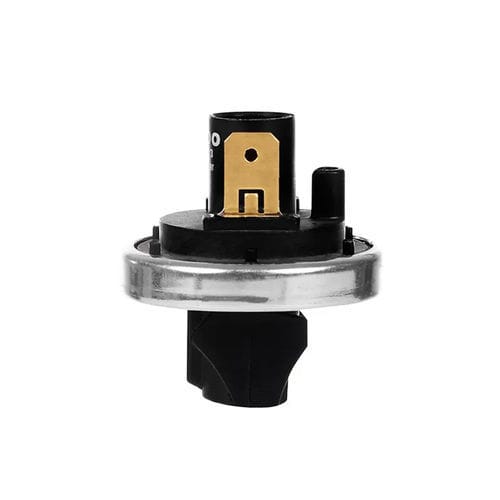

Pressostato de diafragma LFS-03

diferencialpara gásindustrial

O LFS-03 pode ser aplicado à detecção de pressão positiva ou negativa. Ele pode ser usado como um manômetro ou pressostato diferencial sem quase nenhuma histerese. Se forem necessários 2 pontos de comutação, devem ser utilizados 2 pressostatos com calibrações diferentes. O método de fixação dos terminais das abas ao corpo do interruptor não permite a vedação absoluta do ar. A chave não é, portanto, recomendada para aplicações onde o vácuo estático deve ser mantido. No entanto, modelos especiais com mola de pressão adicional que permitem que o vácuo seja conectado ao lado de entrada de pressão estão disponíveis mediante solicitação. Modelo LFS-03 Função Elétrica 1 contato NA 1 contato NF Classificação do interruptor 1 contato NA: 2.5(0.5) A 250V~1E4 1 A250 V~5E4(máx 800 mbar) 20 mA 250 V~5E4(máx 800 mbar) 1 Pólo NC: 2.5(0.5) A 250V~1E4 0.5 A250 V~5E4(máx 800 mbar) 20 mA 250 V~5E4 Temperatura Ambiente: -10 a +85℃ Conexões elétricas Terminais Tab 6.4 x0.8 mm Terminais Tab 4.8 x0.8 mm(1 contato NA somente) Faixa de pressão Pressão: +15 a +2500 mbar Tolerância: +/- 10% NÃO; +/- 15% NC Vácuo: -600 a -15 mbar Tolerância: +/- 15% Conexões de linha de amostra Pressão e vácuo: Entrada 4,0 ou 5,5 mm (até 500 mbar) Entrada roscada M10 x1 mmou 1/4 gás Histerese do interruptor Quase nenhuma histerese Pressão máx. de trabalho 3000 mbar Média Apenas gás não perigoso Métodos de fixação Clipes de plástico (versão com entrada apenas) Materiais Corpo inferior: PA 66 Parte superior do corpo: PA 66 Parafuso de ajuste: PA 66 Contactar peças de transporte: Latão prateado (dourado a pedido) Membrana: Nitrilo, EPDM, (Silicone, Perbunan a pedido) de acordo com a aplicação
