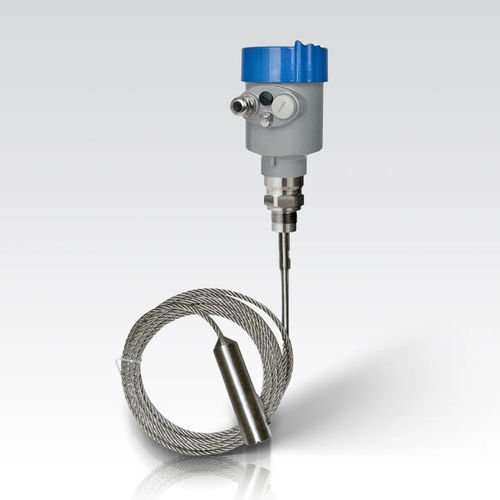

Transmissor de nível de radar ZSRD70 series

para líquidospara sólidosde 2 fios

O radar de ondas guiadas é um instrumento de medição baseado no princípio da viagem no tempo. A onda de radar funciona à velocidade da luz, e o tempo de funcionamento pode ser convertido num sinal de nível por componentes electrónicos. A sonda envia impulsos de alta frequência e propaga-se ao longo do cabo ou da haste da sonda. Quando os impulsos encontram a superfície do material, são reflectidos de volta e recebidos pelo receptor no medidor, e o sinal de distância é convertido num sinal de nível. O sinal de impulso reflectido é transmitido à parte do circuito electrónico do instrumento ao longo do cabo ou da sonda de haste. O microprocessador processa este sinal para identificar o eco gerado pelo pulso de microondas na superfície do material. A identificação correcta do sinal de eco é completada pelo software do pulso, e a distância D da superfície do material é proporcional ao curso de tempo T do pulso: D=C×T/2 Onde C é a velocidade da luz Uma vez que a distância E do tanque vazio é conhecida, o nível L é: L=E-D Ao entrar na altura do tanque vazio E (=zero ponto), o tanque está cheio Altura F (= escala completa) e alguns parâmetros de aplicação Definição, os parâmetros de aplicação farão com que o contador se adapte automaticamente à medição Ambiente quantitativo, correspondente a uma produção de 4-20mA. Intervalo de medição: H----Gama de medição L---- Distância entre tanques vazios B----top blind zone E----Distância mínima da sonda à parede do tanque A zona cega superior refere-se à distância mínima entre a superfície material mais alta do material e o ponto de referência de medição. A zona cega inferior refere-se a uma distância próxima da parte inferior do cabo que não pode ser medida com precisão.
