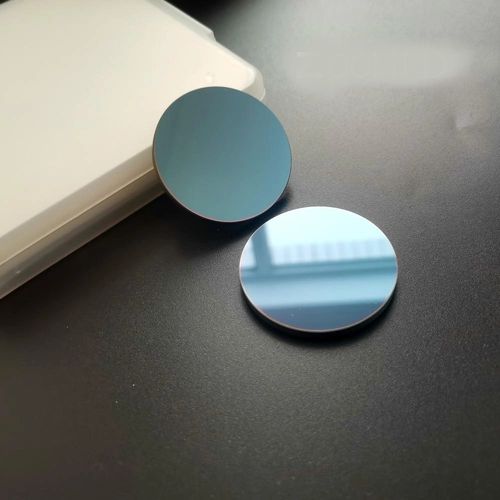

Janela de transmissão óptica de infravermelho ZLY175

antirreflexoredondaplana quadrada

Lwir Ge As janelas são utilizadas para isolar diferentes ambientes físicos, permitindo a passagem da luz. Ao selecionar janelas, deve ter em conta os materiais, a transmissão, a dispersão, a distorção da frente de onda, o paralelismo e a resistência a determinados ambientes. Uma janela é paralela, normalmente com revestimento antirreflexo. Devido ao facto de todos os monocristais de germânio terem um índice de refração elevado (cerca de 4,0 entre 2 e 14 μm), recomenda-se um revestimento antirreflexo, como o revestimento de germânio com Dlc ou o revestimento BBAR, nestas janelas, para uma transmissão suficiente na região de interesse. As janelas de germânio (Ge) estão disponíveis no mercado com três opções de revestimento antirreflexo: 3 - 5μm para aplicações de infravermelhos médios, 3 - 12μm para aplicações multiespectrais de banda larga, ou 8 - 12μm para aplicações de imagem térmica. Devido ao seu elevado índice de refração (cerca de 4,0 de 2 - 14μm), recomenda-se um revestimento antirreflexo nestas janelas de germânio para uma transmissão suficiente na região de interesse. O germânio está sujeito a fugas térmicas, o que significa que a transmissão diminui à medida que a temperatura aumenta. Como tal, estas janelas de germânio devem ser utilizadas a temperaturas inferiores a 100°C. A elevada densidade do germânio (5,33 g/cm3) deve ser considerada aquando da conceção de sistemas sensíveis ao peso. A dureza Knoop do germânio (780) é aproximadamente o dobro da do fluoreto de magnésio, o que o torna ideal para aplicações de infravermelhos que exijam ópticas robustas. Zoolied Inc. As janelas ópticas são oferecidas numa variedade de substratos, tais como janelas de silício, N-BK7(H-K9L), janelas de Ir Znse e janelas de cristal único Caf2.
