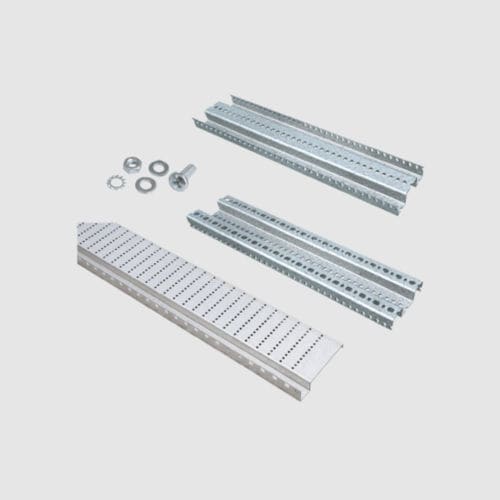

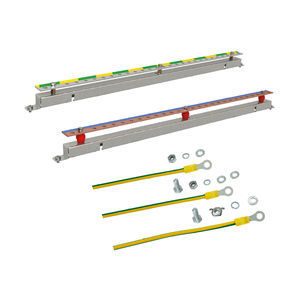

Suporte para módulo

de trilhode cabosde barramento

O Sistema Modular ZPAS destina-se à conceção de quadros eléctricos baseados em armários de potência SZE2. O equipamento modular é instalado numa estrutura dedicada. Elementos básicos Perfis de montagem II Barra de montagem UNI Conjunto de acessórios de fixação Calha DIN Ângulos de montagem Painéis de módulos 150 Placas de obturação de módulos 150, 100, 50 Painéis de módulos horizontais e verticais Os armários de distribuição baseados neste design são caracterizados por um grau de proteção IP 30 de segurança ao toque (para peças sob tensão). Uma vez fechados, os armários SZE2 têm proteção IP 54. Cada painel de distribuição baseado nos armários SZE2 é subdividido em módulos de altura de baía (BHM). Cada módulo tem 150 mm de altura. Normalmente, os quadros de distribuição equipados com um sistema de calhas são compostos por 3 zonas de montagem: zona de sistema de barramento (3 BHMs), zona de montagem dos aparelhos (8 BHMs no caso dos armários com 2000 mm de altura), zona de entrada de cabos (1 BHMs + 100 mm). Com esta construção de aparelhagem, os armários com as dimensões abaixo indicadas (altura x largura) podem conter o número abaixo indicado de módulos de equipamento modular: armário 2000 mm x 600 mm - 288 módulos (18 mm); armário 2000 mm x 800 mm - 432 módulos; armário 2000 mm x 1000 mm e 2000 mm x 1200 mm - 576 módulos, respetivamente.
