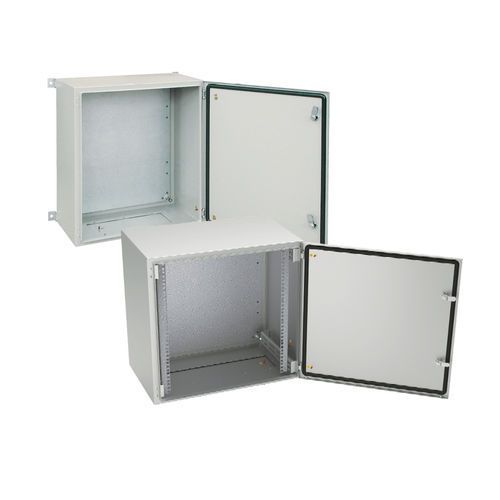

Painel elétrico para instalação na parede SWN Series
metálicocompactopara ambiente interno

painel elétrico para instalação na parede
painel elétrico para instalação na parede
painel elétrico para instalação na parede
Guardar nos favoritos
Comparar


Características

Montagem
para instalação na parede
Material
metálico
Outras características
compacto, para ambiente interno, IP65, alto
Largura

MÍN: 200 mm
(7,9 in)

MÁX: 800 mm
(31,5 in)

Altura

MÍN: 300 mm
(11,8 in)

MÁX: 1.000 mm
(39,4 in)

Profundidade

115 mm, 150 mm, 210 mm, 250 mm, 300 mm
(5 in, 6 in, 8 in, 10 in, 12 in)

Descrição

Armários SWN montados na parede Armários compactos de parede projetados para instalações elétricas. Na versão standard são concebidos para aplicações interiores. Fabricados em 20 dimensões, de acordo com a tabela abaixo. Os armários de dimensões não normalizadas são cotados individualmente. Material Chapas de aço Grau de proteção IP 65 de acordo com a norma EN 60529 Acabamento da superfície Corpo, porta, placa de obturação - Tinta em pó epóxido-poliéster de textura espessa em RAL 7035, destinada a utilização em interiores. A pedido do cliente, é possível utilizar tinta de fachada com maior resistência a condições climáticas adversas e uso opcional de base polizincica. Placa de montagem - revestida com Al-Zn O corpo, a porta e a placa de obturação podem ser feitos de aço inoxidável Corpo O corpo da SWN é uma estrutura de chapa metálica soldada. A optimização da luz da porta garante o máximo aproveitamento do espaço disponível. A abertura do invólucro com várias dobras protege contra poeira e umidade, mesmo quando a porta está aberta. Na parte inferior da carroçaria, existe uma abertura para uma placa de empanque. As dimensões da abertura dependem das dimensões do armário. Dentro do corpo existem parafusos auto-roscantes para fixação da placa de montagem. Na parte traseira do corpo existem recortes para a montagem do gabinete directamente na parede ou através de suportes de elevação. Porta Os gabinetes são fornecidos com uma porta de uma só folha. Dependendo da altura, são utilizadas uma ou duas fechaduras, incluindo inserção de dois bits: - armários até 400 mm de altura - uma fechadura no meio; - armários de 500 a 1000 mm de altura - duas fechaduras. Há dobradiças fixas à porta; o número depende da altura do armário: de 300 a 600 mm - duas dobradiças, de 800 a 1000 mm - três dobradiças.

---
