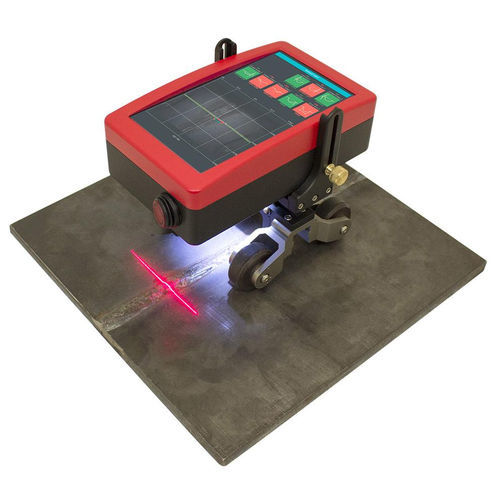

Scanner 3D ZLDS202AVIKScan

de mediçãopara inspeçãoa laser

O sistema de inspeção de soldadura da série can foi concebido para medição sem contacto e controlo de qualidade de soldaduras. As características técnicas do sistema podem ser alteradas para uma tarefa específica. A caixa do scanner é feita de alumínio anodizado. O painel superior da caixa tem um ecrã tátil. Na parte inferior da caixa há duas janelas do scanner a laser, câmara de vídeo e luz LED. O botão de alimentação está localizado no painel frontal da caixa. O scanner é fornecido com um carro especial equipado com um codificador de ângulo incremental incorporado. A posição das rodas do carro pode ser alterada para medir as soldaduras de canto. O sistema inclui os seguintes componentes principais: -Scanner a laser - Carro - Caixa de embalagem - Software de análise de soldadura -Principais características Está disponível uma versão actualizada. É um dispositivo portátil, mas pode ser montado num robot. Controlo do processo de digitalização e visualização dos resultados; O software suporta a construção de modelos 3D de soldadura, análise de soldadura e relatórios; Medir os parâmetros de soldaduras de topo e de canto (equipado com um suporte especial com codificador de ângulo incremental incorporado, a posição da roda do carro pode ser alterada para medir soldaduras de filete); Ficheiro pronto de vários tipos de soldadura; Sensor laser, câmara e codificador integrados num só; Ligação Wi-Fi. -Área de aplicação- O sistema de inspeção de soldadura ZLDS202AVIKScan Series foi concebido para medição sem contacto e controlo de qualidade de soldaduras.
