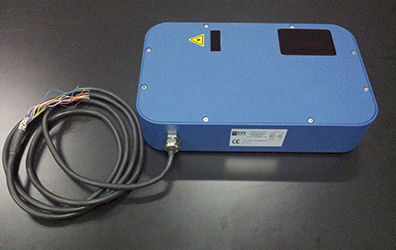

Scanner 2D ZLDS210 series

de mediçãode perfisa laser

A série ZLDS210 é composta por scanners laser do tipo Flying Spot desenvolvidos para a necessidade de medição de perfis 2D em qualquer tipo de aplicação industrial. O princípio do Flying Spot utiliza um único ponto em vez de uma linha laser. Isto torna possível ter gamas de medição. O ZLDS210 Seires abrange 8 gamas de medição diferentes. A mais pequena é de 100 mm e a maior é de 1300 mm. A resolução varia de 0,03 mm a 0,8 mm. Quanto mais pequena for a gama de medição, melhor será a resolução. Os modelos ZLDS210 estão disponíveis com frequências de medição de 2 kHz ou 6 kHz. O ZLDS210 Seires abrange 8 gamas de medição diferentes e a resolução varia entre 0,03 mm e 0,8 mm. Quanto mais pequena for a gama de medição, melhor será a resolução. Os modelos ZLDS210 estão disponíveis com frequências de medição de 2 kHz ou 6 kHz. O ZLDS210 Seires é uma unidade compacta onde a ótica, a câmara CCD e a eletrónica digital estão todas integradas. Não há necessidade de uma unidade de controlo separada. A saída é uma interface de série RS422 ou RS232 (ou Ethernet opcional). A interface atual para o software de aplicação é uma biblioteca DLL para programas executados em Windows. Sincronização: Como caraterística única, o ZLDS210 Seires Scanner está disponível em versões sincronizadas, em que duas ou mais unidades trabalham em conjunto para efetuar medições 2D/geométricas complexas. O princípio de funcionamento é uma unidade de scanner mestre em conjunto com uma ou mais unidades escravas - como por exemplo, quando quatro unidades controlam dimensões e formas em processos de produção de tubos ou similares.
