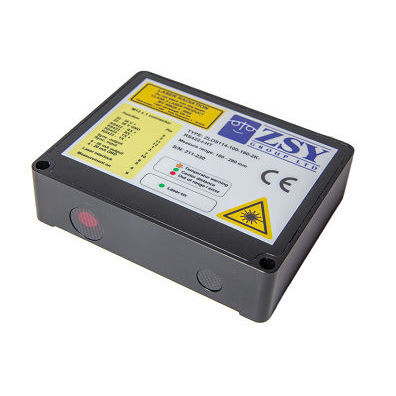

Sensor de distância a laser ZLDS11X series

digitalanalógicocompacto

Os sensores ZLDS11X são dispositivos de medição de deslocamento ótico para medição de precisão sem contacto da distância ou espessura, largura e diferença. O ZLDS11X é uma unidade compacta na qual a ótica, o sensor e a eletrónica de processamento de sinais estão todos integrados. A distância a um objeto é detectada através do princípio da triangulação. Um raio laser focado forma um ponto no objeto de medição. A imagem do ponto é reflectida num detetor de posição, uma câmara CCD, e o ZLDS11X converte esta posição na distância ao objeto através de procedimentos matemáticos avançados. O sinal de saída é fornecido de 3 formas diferentes. Uma saída digital, uma saída de série RS232 ou RS422, fornece a distância ao objeto com uma frequência de 1000, 2000, 5000 ou 10000 Hz, de acordo com o modelo. Ao mesmo tempo, duas saídas analógicas fornecem a distância medida, uma como um sinal de 1 - 9 V DC e a outra como um circuito de corrente de 4 - 20 mA. -Área de aplicação As aplicações onde os sensores ZLDS112 podem ser utilizados são inúmeras. Vão desde laboratórios à indústria alimentar, médica e automóvel, bem como a todo o tipo de fabrico - simplesmente onde quer que uma medição de precisão sem contacto seja vantajosa. Alguns exemplos onde os sensores ZLDS112 estão a ser utilizados: Indústria alimentar, indústria médica, laboratórios, indústria da madeira, indústria da borracha e indústria automóvel. -Princípio de medição- A técnica de triangulação é uma forma antiga, mas muito precisa, de medir distâncias. Num sensor laser de alta qualidade, é utilizada uma câmara CCD para registar a luz laser emitida. A forma de ilustrar este princípio de medição é seguir o traçado de um raio desde a ótica do laser até ao alvo, e de volta à câmara CCD.
