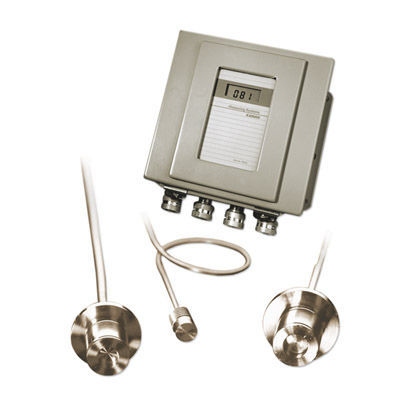

Sensor de distância por correntes de Focault HL Series

digitalde pequenas dimensõesfechado

Os sensores de deslocamento de alta temperatura da série HL fornecem medições precisas sem contacto do movimento de superfícies condutoras em ambientes hostis. As técnicas de compensação térmica que mantêm a sensibilidade e a linearidade com pequenas deslocações de zero tornam possíveis estas medições precisas a altas temperaturas. Os sensores da ZSY possuem uma construção em Inconel soldada a laser, tornando-os perfeitos para uma variedade de aplicações em ambientes extremos. Os sensores utilizam a versátil família ZED82 de eletrónica de condicionamento de sinal. Os sistemas de canal único estão disponíveis no ZED82 com caixa NEMA ou no ZED82 montável em bancada/rack. A caixa NEMA aloja uma fonte de alimentação interna, um medidor de painel digital e um kit de janela. Até oito canais de medição estão disponíveis no ZED82 montável em rack. (Consulte a folha de dados do ZED82 para obter uma descrição completa e especificações adicionais para estes componentes electrónicos) CARACTERÍSTICAS PRINCIPAIS Para aplicações que requerem alta precisão, alta fiabilidade e integridade estrutural. Temperaturas de funcionamento de -320°F a +1.000°F (+1.200°F a curto prazo). Os sistemas de deslocamento suportam pressões de até 3500 ou 5000 psi. O design do sensor de bobina dupla minimiza eficazmente os efeitos da radiação. Hermeticamente selado e soldado a laser. Não é afetado por contaminantes ambientais. -Área de aplicação- Aplicações típicas Reactores nucleares Turbinas a vapor e a gás Motores de turbina e de foguetão Processos químicos Projectos de investigação Processamento a alta temperatura -Princípio de medição Cada sensor tem duas bobinas no interior da caixa resistente à corrosão. Em funcionamento, um campo eletromagnético gerado pela bobina ativa penetra na frente do sensor para induzir correntes de Foucault num alvo condutor dentro do alcance do sensor.
