Sistema de medição de posição ZED82B

de comprimentode temperaturaindutivo

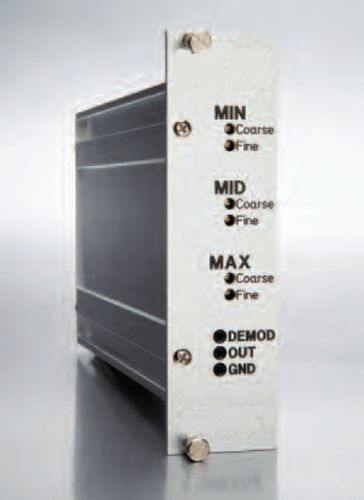

A série ZED82B de sistemas de chassis de instrumentos de medição de deslocamento de alta precisão usa o modo de rack modular para fornecer soluções personalizadas de medição de blocos de construção. Módulo de medição ZED82B O sistema de medição de deslocamento de alta precisão ZED82B é embalado em um formato de rack modularizado para medições de deslocamento, excentricidade e posição de vários canais. É ideal para aplicações industriais, laboratoriais e de teste de produção. O módulo de medição Eurocard 3U por 7T é o componente fundamental deste sistema de medição sem contacto, juntamente com os sensores. Este módulo - que condiciona o sinal do sensor - contém a ponte indutiva e os circuitos de condicionamento de sinal que produzem a saída de medição, uma tensão linear proporcional à deslocação física do alvo relativamente ao sensor. A série ZED82B tem 27 tipos de sensores à escolha. Existem dois tipos de chassis multicanal de 19 polegadas: 3U / 94HP (chassis máximo); U / 42HP (meio chassis). CARACTERÍSTICAS PRINCIPAIS Formato de rack modularizado Módulos Eurocard padrão 3U por 7T Resolução até 10 micropolegadas ou melhor Múltiplos canais, montagem em rack ou caixas de bancada 21 sensores de temperatura padrão e 10 sensores de temperatura moderada. opções Estão disponíveis muitas opções para personalizar um sistema padrão de modo a satisfazer as necessidades exactas da aplicação. As mais populares são: Cabos de sensores e calibrações especiais. Cabos de sensores Extensão do cabo do sensor A maioria dos sensores pode suportar comprimentos de cabo mais longos, embora o aumento do comprimento do cabo possa e afecte algumas especificações de desempenho. Também estão disponíveis comprimentos de cabo mais curtos do que o padrão. Contacte um engenheiro de aplicações para discutir os seus requisitos específicos.
