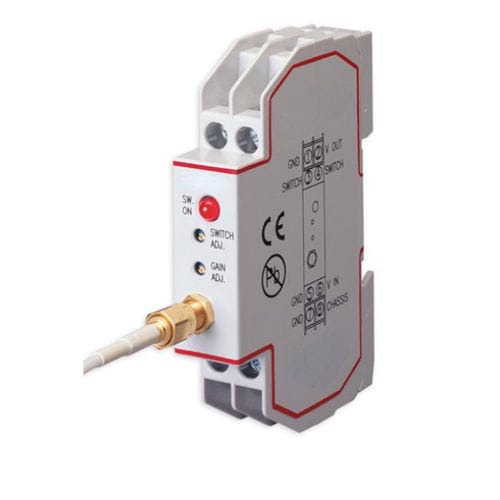

Sensor de corrente de efeito Hall ZED24

para trilho DINde precisãoanalógico

Sistema de Medição de Deslocamento O modelo ZED24 é um sistema analógico de medição de proximidade sem contacto. O sistema funciona com um circuito oscilador Colpitts tradicional. Este sistema de baixo custo e fácil de usar pode ser utilizado para medições estáticas e dinâmicas de precisão de alvos condutores. O sistema ZED24 consiste em dois subconjuntos: sensor com cabo integrado e módulo eletrónico de condicionamento de sinal. Estão disponíveis duas configurações de sensor padrão, o 24C e o 24CM. A eletrónica do ZED24 está alojada num invólucro de montagem em calha DIN com ligações de terminais para a alimentação de entrada de +12 Vdc a +24 Vdc e as saídas de tensão variável e comutada. O sistema é fornecido de série com uma de duas configurações de sensores de produção - o 24C ou o 24CM. Ambos os sensores são classificados para operação contínua até 400°F (205°C). Os dados de desempenho e as dimensões seleccionados para estes dois sensores são apresentados na folha de dados. Estão disponíveis configurações de sensores adicionais mediante pedido. CARACTERÍSTICAS PRINCIPAIS Precisão excecional: resolução estática até 12 micropolegadas Excelente desempenho com alvos ferrosos Entrada de tensão variável de 12 a 24 volts DC Eletrónica e sensores compactos e robustos Ganho ajustável para uma saída até 22 volts (com entrada de 24 Vdc) Saída comutada de nível ajustável de alta velocidade (10 KHz) para controlo de processos Histerese de comutação muito baixa, < 1% em alvos ferrosos Compatível com RoHS Configuração em calha DIN Conformidade com CE opções Estão disponíveis muitas opções para personalizar um sistema padrão de modo a satisfazer as necessidades exactas da aplicação. As mais populares são: Cabos de sensores e calibrações especiais.
