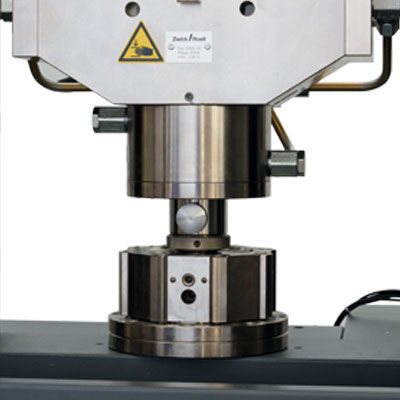

Sistema de alinhamento

O alinhamento axial exato do eixo da máquina de ensaio de material é um pré-requisito para a obtenção de características exatas.No caso particular de materiais frágeis, tais como materiais compósitos vidro, fibras e metais diversos, o alinhamento deve ser efetuado com muito cuidado. O dispositivo de alinhamento é utilizado para a compensação exata de erros de ângulo e de deslocamento no arranjo de ensaio. O dispositivo de alinhamento é um elemento de ajuste e é montado sobre a travessa de base do sistema de ensaio. O ângulo de erro e, em seguida, o deslocamento do eixo é ajustado inicialmente por parafusos de ajuste. A disposição dos parafusos de ajuste nas direções X e Y permite a correção de erros ao longo de sua direção de aplicação. O alinhamento pode ser feito no estado de exposição à carga. Resultados de ensaio confiáveis em virtude de centralização exata dos eixos de ensaio A adaptação reprodutível e sem folga, de posição exata, em cada um dos eixos garante resultados de ensaio confiáveis Erros de ângulo e deslocamento são ajustáveis independentemente de forma rápida e fácil Distorção fixa da unidade de alinhamento, de modo que o resultado do ajuste é mantido ao longo do tempo A adaptação a travessas de cabeça, de deslocamento e de base possibilita flexibilidade na utilização Na fase de alimentação de 250 kN, está disponível a versão com a interface de flange. Assim, é permitido um arranjo de ensaio mais curto e com ainda maior rigidez
