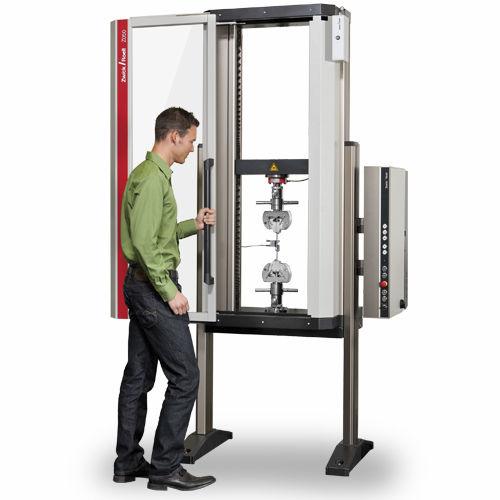

Garra autotravante tipo cunha para testes de tração

O suporte de amostras tipo rosca é um suporte de amostras com fechamento unilateral.A abertura e o fechamento, bem como a aplicação de força de aperto antes do ensaio, são realizados através de um alavanca. Distinguem-se dois princípios funcionais: "Corpo sobre Cunha" (também chamado de BoW e/ou Body-over-Wedge) “Alavanca” O suporte de amostras tipo cunha com este princípio consegue atingir uma tensão prévia mais forte através da força de aperto. A tensão prévia na amostra é transferida com um eixo através do corpo para as garras. No entanto, a força de tensão principal só será alcançada durante a carga da tração através do efeito da cunha. Este tipo de suporte de amostras possui duas vantagens: Amostras com tendência a escorregar são bem presas desde o início; a extensão Curso de aperto permanece constante mesmo que a densidade varie de amostra para amostra. Adicionalmente, o controle da velocidade de deformação pode ser implementado com precisão, de acordo com a norma ISO 6892-1 (2009), método A ("closed loop") e com a norma ASTM E 8 (2009), método B. O suporte de amostras modular pode ser configurado com acionamento manual ou pneumático, em conformidade com seus requisitos. Nos suportes de amostras da série Corpo sobre Cunha a posição dos mordentes permanece constante no travamento da amostra no sentido do ensaio.Dessa forma, o comprimento livre de fixação independe da espessura da amostra. Para uma solução simples e robusta com boa relação de custo/benefício a variante manual está à sua disposição.O acionamento por meio das alavancas montadas radialmente permite altas forças de pré-tensão.
