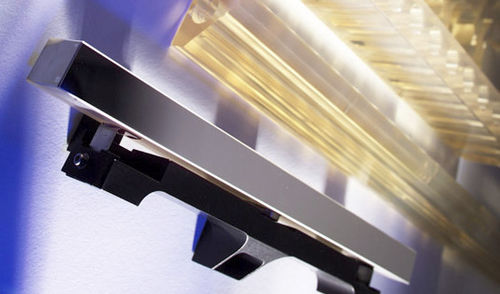

As arestas rectas são estruturas maquinadas e polidas com precisão, utilizadas como superfície de referência física ou óptica. A ZYGO fabrica arestas rectas de extrema precisão a partir de materiais de baixo CTE (coeficiente de expansão térmica), alcançando tolerâncias até 1.000 vezes melhores do que a aresta recta de um maquinista. A fabricação, revestimento e metrologia são todos executados pela ZYGO. Pergunte-nos sobre as opções de preços de grandes volumes / OEM.
Formas e tamanhos personalizados
- Rectangular, quadrado, em forma de L ou outras formas complexas
- Comprimentos de 6" a 40" [150 mm a 1 metro]
Precisão Extrema
- Nivelamento inferior a 1 μin [25 nm]
- Paralelismo ou perpendicularidade a menos de 2 segundos de arco [.0005 graus]
Revestimentos ópticos disponíveis
- Para uma referência óptica, solicite um revestimento reflector com base no seu comprimento de onda laser
- A equipa interna de revestimento da ZYGO pode ajudá-lo a escolher o revestimento certo com base na reflectância, nas condições ambientais e nos requisitos de durabilidade
Selecção de Material Termicamente Estável
- Escolhas de material CTE baixo disponíveis tais como Zerodur®, ClearCeram-Z® ou ULE®
- A ZYGO pode ajudá-lo a decidir com base no desempenho, custo e tempo de execução
Qualidade ZYGO
- Os sistemas de metrologia da ZYGO, líderes da indústria, certificam todas as especificações
- Estão disponíveis serviços de recertificação e remodelação
---
